Ein Druckmittler ist ein Bauteil der Druckmesstechnik, das ein Messgerät hydraulisch vom Messstoff trennt. Den Druck leitet es über eine elastische Membrane und eine Druckübertragungsflüssigkeit an das Messgerät weiter. Damit schützt das Bauteil empfindliche Sensoren, Manometer und Druckmessumformer vor aggressiven, abrasiven oder hochviskosen Medien. Für die digitalisierte Produktion von 2026 gilt: verlässliche Prozessdaten beginnen mit einer zuverlässigen Druckmessung.
Was ist ein Druckmittler?
Die Druckmessung in industriellen Prozessen stellt besondere Anforderungen an die Messtechnik. Viele Messstoffe — darunter Säuren, Laugen, Pasten, Schlämme oder Lebensmittelmedien — würden ein direkt angeschlossenes Messgerät innerhalb kurzer Zeit beschädigen oder verfälschen. Genau hier setzt der Druckmittler an. Er bildet eine physikalische Barriere zwischen dem Prozess und dem Messgerät, ohne die Druckinformation zu verlieren.

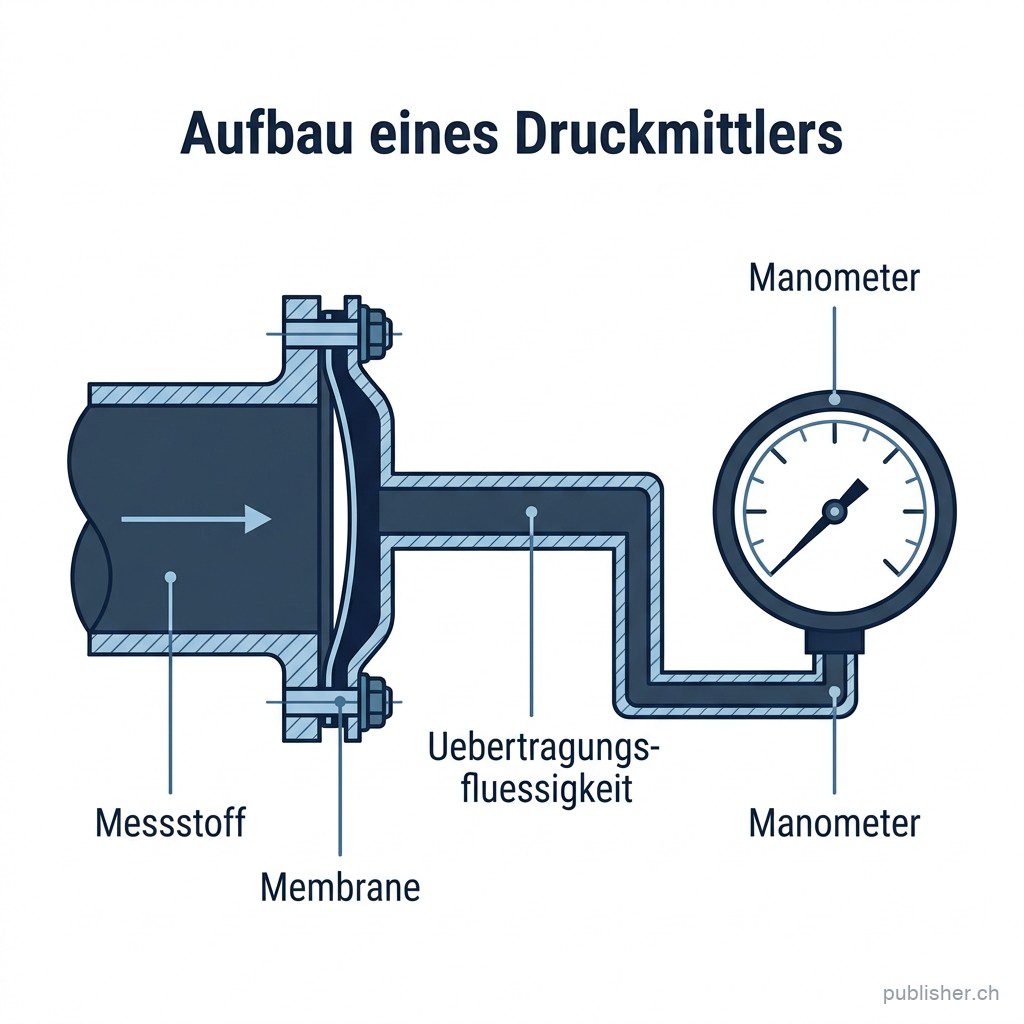

Die Trennung des Messgerätes vom Messstoff erfolgt durch eine elastische Membrane, die auf der Prozessseite dem Medium ausgesetzt ist. Auf der Geräteseite befindet sich ein geschlossenes System, das mit einer inkompressiblen Druckübertragungsflüssigkeit — üblicherweise Silikonöl oder Glyzerin — gefüllt ist. Übt der Messstoff Druck auf die Membrane aus, überträgt sich dieser Druck nahezu verlustfrei durch die Flüssigkeit auf den Messaufnehmer. Das Messgerät selbst kommt dabei zu keinem Zeitpunkt mit dem Prozessmedium in Kontakt.
Dieses Prinzip ist denkbar simpel und dennoch hochwirksam. Es erlaubt den Einsatz von Standardmessgeräten in Prozessen, die andernfalls Sonderkonstruktionen erfordern würden. Laut einer Marktanalyse von MarketsandMarkets soll der weltweite Markt für Drucksensoren bis 2028 auf rund 20 Milliarden US-Dollar wachsen (Stand 2023). Das zeigt, wie zentral präzise Druckmessung in der modernen Industrie geworden ist.
Funktionsweise: Wie der Druck übertragen wird
Das Herzstück jedes Druckmittlers ist die Membrane. Sie ist so dimensioniert, dass sie sich unter Druckbelastung elastisch verformt, ohne dabei die Übertragungsgenauigkeit zu beeinträchtigen. Die Membransteifigkeit beeinflusst direkt die Messgenauigkeit: Eine zu starre Membrane dämpft das Signal, eine zu weiche kann bei Überdrücken beschädigt werden.
Die Druckübertragungsflüssigkeit im geschlossenen Kanal zwischen Membrane und Messgerät leitet den aufgebrachten Druck weiter. Da Flüssigkeiten nahezu inkompressibel sind, entsteht kaum Messverzug. An der Geräteseite nimmt entweder ein Manometer mit Rohrfeder oder ein elektronischer Druckmessumformer das Signal auf. Die Rohrfeder im Manometer verformt sich proportional zum anliegenden Druck und treibt das Zeigerwerk an. Der Druckmessumformer wandelt die mechanische Verformung in ein elektrisches Signal um, das weiterverarbeitet werden kann.
Diese Konstruktion vermeidet typische Messfehler, die bei direktem Medienkontakt entstehen. Korrosion am Messaufnehmer, Ablagerungen in der Druckzuleitung oder Temperaturspitzen aus dem Prozess — all das bleibt vom Messgerät ferngehalten. Das Bauteil übernimmt die gesamte Schutzfunktion, damit der Sensor nur das tut, wofür er ausgelegt ist: messen.
Bauformen und Prozessanschlüsse
Der Markt bietet eine breite Palette an Bauformen, die auf unterschiedliche Prozessanforderungen zugeschnitten sind. Die Wahl der richtigen Bauform hängt von der Viskosität des Mediums, den hygienischen Anforderungen, den Temperaturbedingungen und dem verfügbaren Bauraum ab.
Beim Flanschanschluss wird das Bauteil direkt an einen Prozessflansch montiert. Diese Variante erlaubt grosse Membranen und eignet sich besonders für hochviskose oder feststoffhaltige Medien. Der Gewinde- oder Schraubanschluss bietet eine kompaktere Alternative für dünnflüssige Medien mit moderaten Anforderungen. Frontbündige Varianten schliessen plan mit dem Rohrinnenbereich ab, sodass keine Toträume entstehen. Das ist ein Vorteil überall dort, wo hygienische Anforderungen gelten — etwa in der Lebensmittel- und Pharmaindustrie.
Bei den Werkstoffen steht Edelstahl für den Grossteil der Standardanwendungen. Für stark korrosive Medien kommen Werkstoffe wie Tantal, Hastelloy oder spezielle Beschichtungen zum Einsatz. Tantal etwa ist gegenüber fast allen anorganischen Säuren beständig und wird deshalb in der Chemie- und Halbleiterindustrie geschätzt. Auch Kunststoffbeschichtungen auf PTFE-Basis sind verbreitet, wenn das Medium weder hohe Drücke noch extreme Temperaturen mit sich bringt. Die Werkstoffwahl ist nicht nur eine Frage der Beständigkeit, sondern auch der Zulassung. In der Pharmaindustrie gelten FDA- und GMP-Normen, die bestimmte Materialien und Oberflächenrauheiten vorschreiben.
Einsatzbereiche bei anspruchsvollen Medien
Überall dort, wo Prozessmedien ein Messgerät direkt gefährden würden, ist der Druckmittler die richtige Lösung. Die Bandbreite der Anwendungen reicht von der Trinkwasseraufbereitung über die Pharmafertigung bis zur petrochemischen Industrie.
Bei aggressiven Medien wie konzentrierten Säuren oder Laugen schützt die chemisch beständige Membrane den Sensor vor Korrosion. Bei abrasiven Medien — etwa Schlämmen mit Feststoffanteilen oder Papierfasersuspensionen — verhindert die Membran die Verstopfung der Druckzuleitung. Bei hochviskosen Medien wie Pasten, Harzen oder Zuckerlösungen sorgt die frontbündige Bauform dafür, dass das Medium nicht im Anschluss stagniert und aushärtet. Bei heterogenen Medien mit wechselnder Zusammensetzung bleibt das Messgerät von Phasensprüngen unberührt.
Besonders im Bereich der Getränkeindustrie sind hygienegerechte Druckmittler mit glatten, spaltfreien Oberflächen und CIP/SIP-Reinigungsfähigkeit unverzichtbar. Auch hohe und extreme Temperaturen — etwa in Dampfsterilisatoren oder Brennöfen — erfordern speziell ausgelegte Systeme mit geeigneter Druckübertragungsflüssigkeit und hitzebeständigen Werkstoffen. Für Quetschventil-Applikationen mit abrasiven, nicht-newtonischen Medien kommen speziell ausgelegte Druckmittler mit flexibler Elastomer-Manschette zum Einsatz, die exakt auf diese Betriebsbedingungen abgestimmt sind. Der Siemens-Report «True Cost of Downtime» (2022) beziffert ungeplante Produktionsausfälle auf durchschnittlich rund 250 000 US-Dollar pro Stunde. Das ist ein klares Argument, die Zuverlässigkeit der Messtechnik nicht dem Zufall zu überlassen.
Druckmittler in der digitalen Prozessüberwachung
In modernen Produktionsumgebungen liefern Druckmessumformer ihre Signale direkt in übergeordnete Prozessleitsysteme, SCADA-Plattformen oder Cloud-basierte Monitoring-Dienste. Die Qualität dieser Daten hängt unmittelbar von der Qualität der Messung ab. Ein schlecht geschützter Sensor, der durch Korrosion oder Ablagerungen verfälschte Werte liefert, untergräbt die gesamte Datenbasis — und damit alle darauf aufbauenden Entscheidungen.
Das Bauteil ist in diesem Kontext kein passives Schutzelement, sondern ein aktiver Beitrag zur Datenqualität. Nur wenn die Trennung des Messgerätes vom Messstoff zuverlässig funktioniert, bleibt das Messsignal langzeitstabil und reproduzierbar. Regelmässige Kalibrierung stellt sicher, dass Drifteffekte frühzeitig erkannt werden. Die Kalibrierung umfasst die Überprüfung der Nullpunktlage, der Spannweite und der Linearität — und sollte dokumentiert in ein Qualitätsmanagementsystem eingebettet sein.
Wer Werkzeuge zur Prozessoptimierung in der Fertigung einsetzt, profitiert nur dann vollständig davon, wenn die zugrunde liegenden Sensordaten belastbar sind. Ebenso spielt es eine Rolle, ob Messdaten lokal oder über eine Cloud- oder On-Premise-Lösung verwaltet werden — in beiden Fällen gilt: Garbage in, garbage out. Die Investition in einen hochwertigen Druckmittler zahlt sich schon dann aus, wenn ein einziger ungeplanter Stillstand verhindert wird.
Häufige Fragen zu Druckmittlern
Wann braucht man einen Druckmittler?
Ein Druckmittler ist immer dann sinnvoll, wenn das Prozessmedium ein direktes Messgerät angreifen, verstopfen oder beschädigen würde. Das gilt für korrosive Medien wie Säuren und Laugen, für abrasive Medien mit Feststoffanteilen, für hochviskose Stoffe und für Medien unter extremen Temperaturen. Auch hygienische Anforderungen in der Lebensmittel- oder Pharmaindustrie sprechen für seinen Einsatz, da spaltfreie Oberflächen und reinigungsfähige Prozessanschlüsse gefordert sind. Nicht zuletzt schützt der Druckmittler das Messgerät bei häufigen Druckstössen oder pulsierenden Strömungen vor mechanischer Überlastung.
Was unterscheidet einen Membran-Druckmittler von der direkten Messung?
Bei der direkten Druckmessung steht der Messaufnehmer unmittelbar mit dem Prozessmedium in Kontakt. Das funktioniert gut bei sauberen, nicht korrosiven Flüssigkeiten und Gasen unter moderaten Bedingungen. Der Membran-Druckmittler hingegen schaltet eine elastische Membrane und eine Druckübertragungsflüssigkeit zwischen Prozess und Sensor, sodass das Medium den Sensor nie berührt. Das erhöht die Lebensdauer des Messgerätes erheblich. In seltenen Fällen kann es die Signaldynamik minimal beeinflussen — bei industriellen Dauermessungen ist das meist vernachlässigbar. Für den Grossteil der anspruchsvollen Prozesse überwiegen die Vorteile des Membran-Druckmittlers klar gegenüber der direkten Messung.
Welche Werkstoffe werden für Druckmittler verwendet?
Die Werkstoffwahl richtet sich nach dem Messstoff, der Temperatur und den geltenden Normen. Edelstahl (typisch 316L) deckt den grössten Teil der Standardanwendungen ab und ist beständig gegen viele wässrige Medien. Für stark aggressive Medien kommen Tantal, Hastelloy C-276 oder PTFE-Beschichtungen zum Einsatz, die auch konzentrierten Mineralsäuren standhalten. In der Pharmaindustrie sind elektropolierte Oberflächen mit definierten Rauheitswerten vorgeschrieben, um Keimansiedlung zu verhindern. Die Druckübertragungsflüssigkeit muss ebenfalls auf das Einsatzgebiet abgestimmt sein: Für Lebensmittelanwendungen sind ausschliesslich FDA-konforme, lebensmitteltaugliche Füllflüssigkeiten zulässig.
Wie wird ein Druckmittler kalibriert?
Die Kalibrierung eines Druckmittlers erfolgt gemeinsam mit dem angeschlossenen Messgerät als System, da beide Komponenten zusammen das Messergebnis bestimmen. Dabei wird ein definierter Referenzdruck angelegt und das Ausgangssignal mit einem kalibrierten Referenzgerät verglichen. Abweichungen von Nullpunkt und Spanne werden dokumentiert und — falls zulässig — durch Justierung am Transmitter korrigiert. Die Kalibrierintervalle richten sich nach den Prozessanforderungen, der geforderten Messgenauigkeit und den Vorgaben der einschlägigen Normen wie DIN EN ISO 9001 oder der NAMUR-Empfehlung NE 107. Eine lückenlose Kalibrierhistorie ist in regulierten Industrien Pflicht und schützt im Störungsfall vor Haftungsrisiken.
Fazit
Der Druckmittler ist ein unverzichtbares Element der industriellen Druckmesstechnik, überall dort wo anspruchsvolle Medien oder extreme Prozessbedingungen den direkten Einsatz eines Messgerätes verbieten. Die Trennung des Messgerätes vom Messstoff über Membrane und Druckübertragungsflüssigkeit schützt Investitionen, verlängert Standzeiten und sichert die Datenqualität für digitale Prozessüberwachungssysteme. Wer 2026 auf Industrie-4.0-Lösungen setzt, sollte die Messtechnikbasis konsequent absichern. Die Wahl des richtigen Druckmittlers — passend zu Werkstoff, Bauform und Prozessanschluss — ist dabei der erste und entscheidende Schritt.
